تُعرف لوحة الصلب المضغوطة التي تدعم خرسانة الأرضية باسم سطح الأرض. تتكيف سطح Teet Bar Truss مع متطلبات البناء السريع للهيكل الفولاذي الرئيسي ويوفر منصة عمل حازمة في فترة زمنية قصيرة. The Steel Bars Truss Deck هو جيل جديد من طوابق الأرضيات التي طورها مهندسي البناء.
The Steel Bars Truss Deck هو جيل جديد من طوابق الأرضيات التي طورها مهندسي البناء. تتم معالجة أشرطة الصلب الموجودة في سطح الأرض في دعامات بار الصلب باستخدام معدات اللحام المعدنية شبه الآلية في المصنع لتحل محل الطول المرتفع وحمل سطح الأرض.

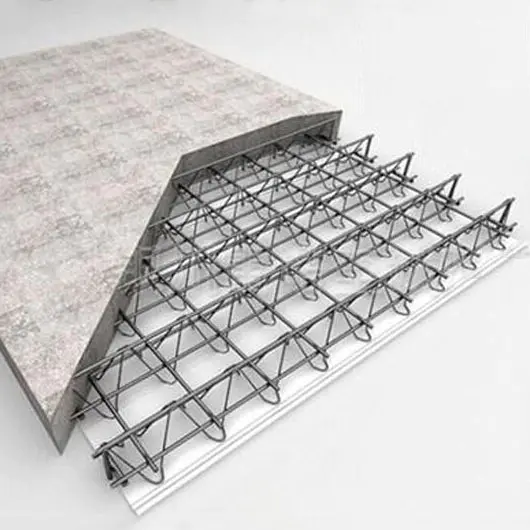

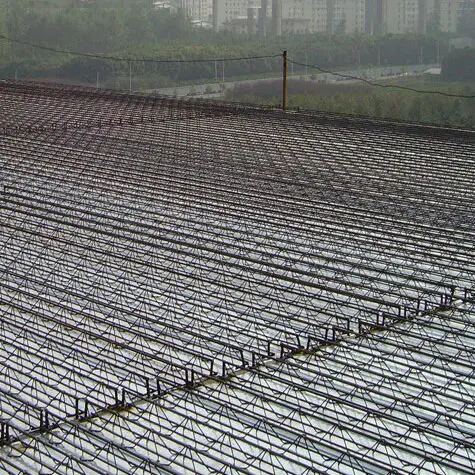

يدمج هذا النظام قضبان الصلب في لوح الأرضيات الخرسانية مع قالب البناء. أثناء إجراء البناء ، يمكن لطوابق الجمالون من الصلب تحمل وزن الخرسانة الرطبة على لوح الأرضية وحمل البناء. خلال فترة الاستخدام ، تعمل قضبان الصلب العلوية والسفلية من الجمالون الصلب مع الخرسانة ككل لتحمل حمل الاستخدام.

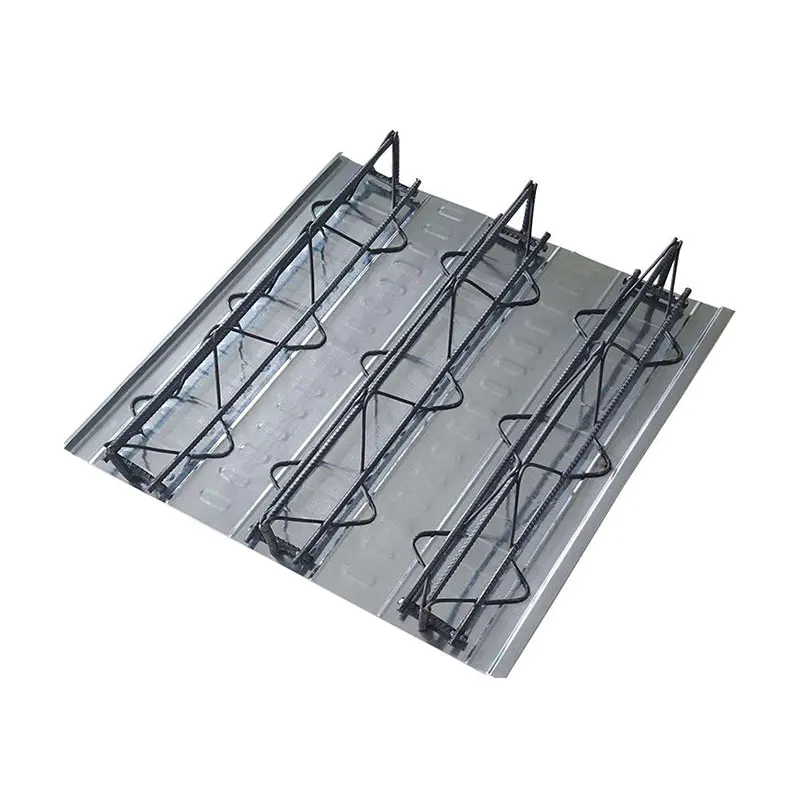

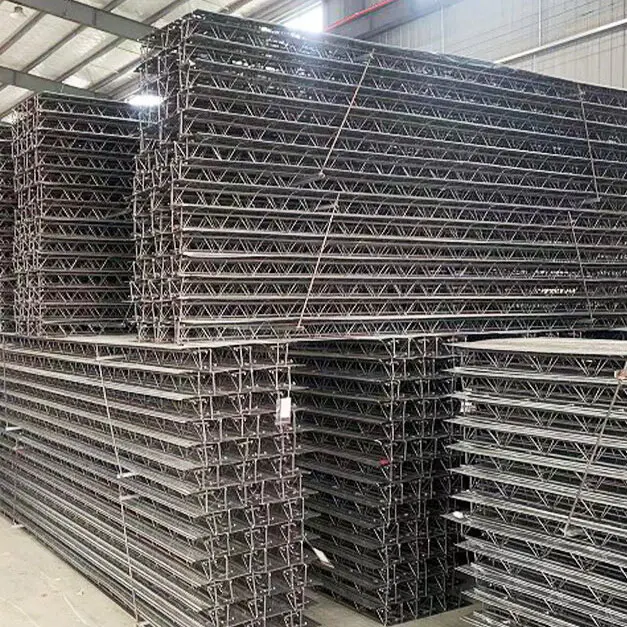

يتم تشكيل سطح الجمالون من الصلب عن طريق توصيل الجمالون الصلب والصفائح السفلية من خلال اللحام بقعة المقاومة. صُنع الجمالون الصلب من قضبان الصلب ، والتي تستخدم كخطبة أعلى ، وترتات منخفضة وأشرطة ويب وفقًا لموضع مختلف. يمكن تصنيع الورقة السفلية من صفيحة فولاذية مجلفنة أو صفيحة فولاذية مدفوعة بالبرد.

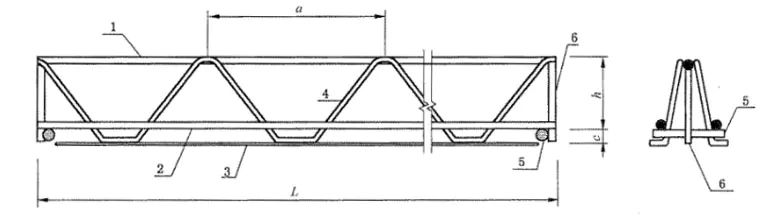

الارتفاعات

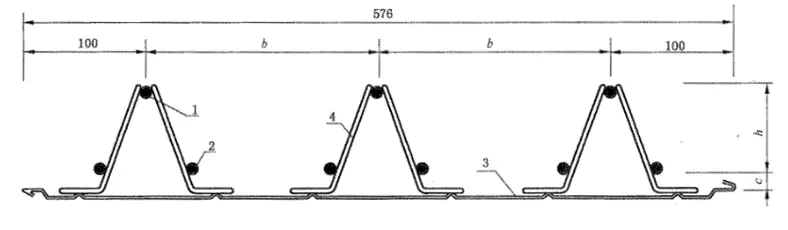

عرض قطاعي
1 、 الوتر العلوي ; 2 、 الوتر السفلي ;
3 、 الورقة السفلية ; 4 、 أشرطة الويب ;
5 、 التعزيز الأفقي للدعم ; 6 、 قضبان الدعم الرأسية.
l : طول لوح الأرضية من الصلب ، ≤12000mm ;
H : ارتفاع الجمالون الصلب ، 70 ~ 170mm
: المسافة بين أقسام الجمالون الصلب ، 200 مم ؛
ب : تباعد بين دعامات شريط الصلب ، 188 ملم ؛
ج : سمك الغطاء الخرساني ، 15 ملم ؛

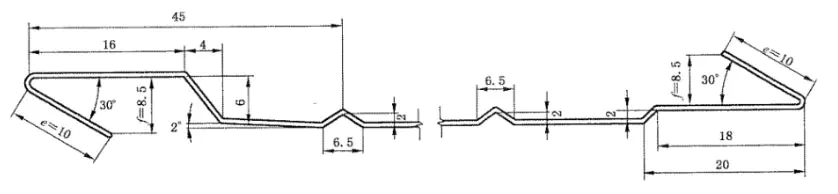

رسم تخطيطي للورقة السفلية
قبل وضع طوابق الجمالون الصلب ، يجب تعيين الخط المرجعي وفقًا لموضع البداية الموضح في الرسم. يجب أن تكون اللوحة الأولى مواءمة مع الخط المرجعي ويتم تثبيت الألواح الأخرى بالتسلسل. يتبنى اتصال الألواح طريقة التثبيت ، ويجب أن يكون اتصال الخطاف بين الألواح ضيقة لضمان عدم وجود تسرب عند صب الخرسانة.
